Tại sao trục đặc lại thay đổi hoàn toàn việc tính toán độ uốn
Khả năng chống oằn của cần piston phụ thuộc rất nhiều vào bán kính hồi chuyển của nó và thanh piston rắn có mặt cắt ngang khác về cơ bản so với mặt cắt rỗng có cùng đường kính ngoài. Bởi vì một thanh rắn phân phối vật liệu đồng đều trên toàn bộ mặt cắt ngang thay vì tập trung nó gần thành ngoài, nên nó thường mang lại khả năng chống lại sự lệch ngang cao hơn dưới tải trọng nén ở một đường kính nhất định. Đây là phần lớn lý do tại sao thiết kế thanh piston trục đặc vẫn là lựa chọn mặc định trong các ứng dụng mà rủi ro tải trọng bên và mất ổn định là mối lo ngại đáng kể, mặc dù thiết kế rỗng có thể mang lại tỷ lệ độ bền trên trọng lượng tốt hơn trên giấy.
Tuy nhiên, sự đánh đổi không phải lúc nào cũng có lợi cho việc xây dựng vững chắc. Trong các ứng dụng mà việc giảm trọng lượng quan trọng hơn độ cứng tối đa, một thanh rỗng được thiết kế phù hợp vẫn có thể đáp ứng các yêu cầu về độ ổn định trong khi cắt khối lượng tổng thể. Quyết định thường phụ thuộc vào việc ứng dụng ưu tiên giảm thiểu trọng lượng hay tối đa hóa khả năng chống uốn và tải trọng ngang.
Việc tiết kiệm trọng lượng từ một thiết kế rỗng không còn giá trị nữa
Thanh rỗng đôi khi được chọn hoàn toàn để giảm trọng lượng, nhưng lợi ích đó đi kèm với các bước sản xuất bổ sung, bao gồm khoan lỗ sâu hoặc khoan súng để tạo lỗ khoan bên trong và kiểm tra bổ sung để xác nhận tính nhất quán của độ dày thành dọc theo toàn bộ chiều dài. Đối với các thanh ngắn hơn hoặc các ứng dụng áp suất thấp hơn, các bước bổ sung này có thể lớn hơn lợi ích về trọng lượng cận biên, đó là lý do tại sao thanh piston rắn thường trở thành lựa chọn thiết thực hơn và tiết kiệm chi phí hơn khi tính đến tổng độ phức tạp của sản xuất thay vì chỉ riêng trọng lượng vật liệu.
Khi sự đánh đổi thực sự có lợi cho việc xây dựng rỗng
Thanh rỗng có xu hướng có ý nghĩa hơn trong các ứng dụng hành trình rất dài trong đó trọng lượng tích lũy của thanh rắn sẽ gây căng thẳng quá mức cho cấu trúc lắp đặt hoặc làm giảm phản ứng động tổng thể của máy. Trong những trường hợp cụ thể này, độ phức tạp sản xuất tăng thêm của lỗ khoan rỗng được chứng minh bằng lợi ích vận hành do khối lượng giảm.
Khiếm khuyết vật liệu bên trong quan trọng hơn người mua thường nghĩ
Do cần piston trục đặc phụ thuộc vào các đặc tính vật liệu nhất quán trên toàn bộ mặt cắt ngang của nó nên các khuyết tật bên trong trong phôi thanh, chẳng hạn như độ xốp, tạp chất hoặc sự phân tách khỏi quy trình đúc thép ban đầu, có thể ảnh hưởng đáng kể đến hiệu suất mỏi ngay cả khi bề mặt bên ngoài của thanh được hoàn thiện hoàn hảo. Những sai sót bên trong này không thể nhìn thấy được trong quá trình kiểm tra trực quan tiêu chuẩn, đó là lý do tại sao kiểm tra siêu âm thường được sử dụng trên phôi thanh cao cấp trước khi nó được gia công thành thanh thành phẩm.
- Độ xốp trong lõi thép có thể tạo ra các điểm tập trung ứng suất dẫn đến nứt mỏi sớm
- Các tạp chất phi kim loại từ quá trình đúc làm giảm tiết diện chịu tải hiệu quả của vật liệu
- Sự phân chia, trong đó các nguyên tố hợp kim phân bố không đều qua thanh, có thể tạo ra độ cứng không nhất quán sau khi xử lý nhiệt
- Kiểm tra siêu âm trước khi gia công sẽ phát hiện hầu hết các khuyết tật này rất lâu trước khi chúng trở thành một thanh mạ hoàn thiện

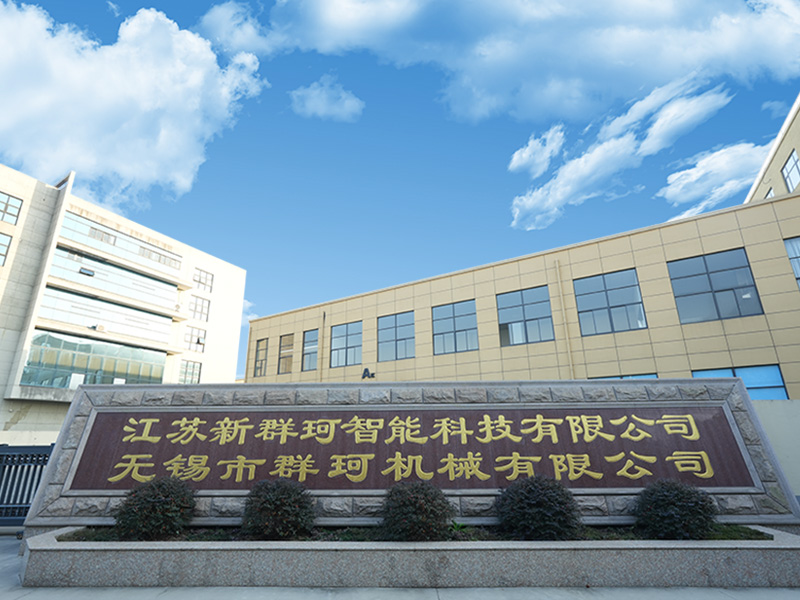

Chúng tôi đã tích hợp thử nghiệm siêu âm vào quy trình kiểm tra phôi thanh tại cơ sở Vô Tích của mình, đặc biệt vì những khiếm khuyết bên trong như thế này là loại vấn đề chỉ xuất hiện sau khi thanh đã được đưa vào sử dụng, tức là đã quá muộn để phát hiện vấn đề.
Độ cứng xoắn: Một lợi thế bị bỏ qua của kết cấu vững chắc
Trong khi hầu hết các cuộc thảo luận về thiết kế thanh piston đều tập trung vào tải trọng dọc trục và khả năng chống uốn, thì độ cứng xoắn là một lĩnh vực khác mà thanh piston rắn có xu hướng hoạt động tốt hơn thanh piston rỗng tương đương có cùng đường kính ngoài. Trong các ứng dụng mà thanh chịu bất kỳ lực xoắn nào, cho dù do lắp sai, phân bổ tải không đồng đều hoặc các liên kết cơ học gây ra ứng suất quay, mặt cắt ngang rắn chống lại lực xoắn đó hiệu quả hơn so với mặt cắt rỗng, vì vật liệu gần tâm trục vẫn đóng góp đáng kể vào độ bền xoắn.
Điều này trở nên đặc biệt có liên quan trong máy móc xây dựng và thiết bị đóng cọc, trong đó các thanh hiếm khi phải chịu lực dọc trục hoàn toàn thẳng hàng trong điều kiện làm việc thực tế. Ngay cả một lượng nhỏ ứng suất xoắn, nếu lặp đi lặp lại trong đủ số chu kỳ, cũng có thể góp phần gây ra các vấn đề mỏi mà chỉ tính toán tải trọng dọc trục không thể dự đoán được.
Thanh rắn và thanh rỗng: So sánh nhanh
| Yếu tố | Thanh piston rắn | Thanh piston rỗng |
| Khả năng chống oằn ở đường kính bằng nhau | Nói chung cao hơn | Thấp hơn trừ khi đường kính tăng lên |
| Trọng lượng trên mỗi đơn vị chiều dài | Cao hơn | Hạ xuống |
| Độ phức tạp sản xuất | Hạ xuống, no internal boring required | Cao hơn, requires deep hole drilling and bore inspection |
| Độ cứng xoắn | Cao hơn | Hạ xuống at equal outer diameter |
| Trường hợp sử dụng điển hình | Các ứng dụng tải nặng, tải phụ cao | Các ứng dụng hành trình rất dài trong đó việc giảm trọng lượng là rất quan trọng |
Những cân nhắc về gia công dành riêng cho sản xuất thanh rắn

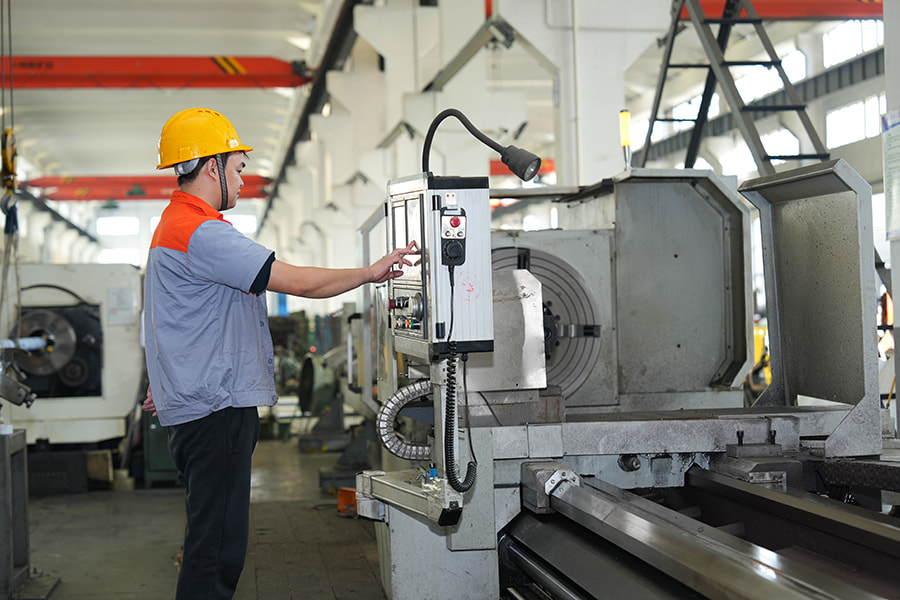

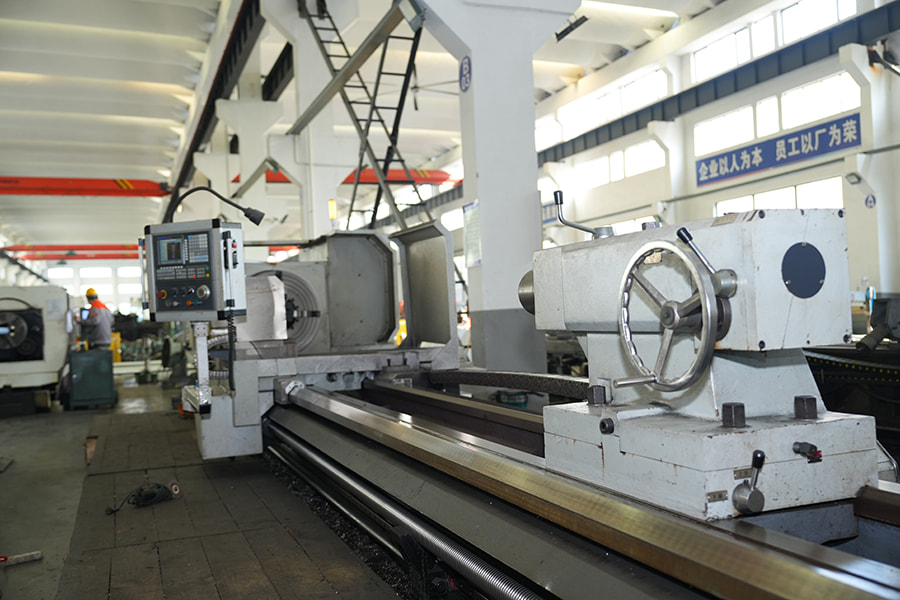

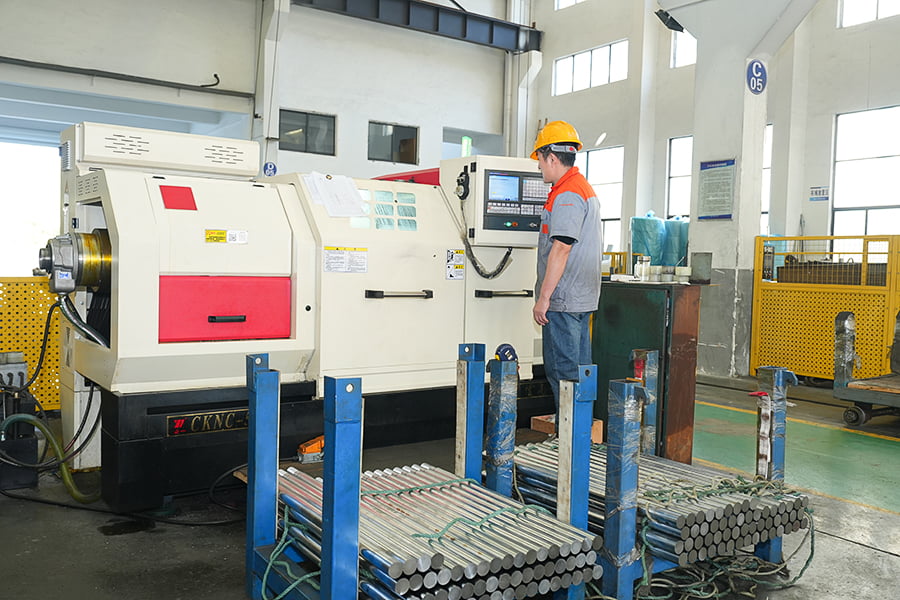

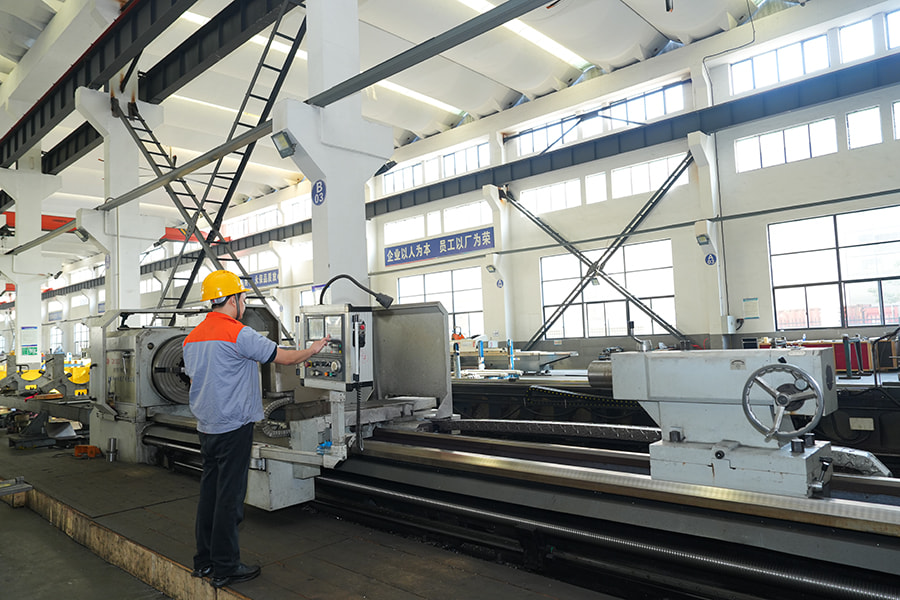

Việc sản xuất cần piston đặc bao gồm trình tự gia công đơn giản hơn so với cần piston rỗng vì không có lỗ khoan bên trong để khoan, doa hoặc kiểm tra. Điều đó nói lên rằng, các thanh đặc vẫn cần được chú ý cẩn thận trong quá trình tiện và mài, vì mặt cắt ngang hoàn toàn đặc sẽ giữ lại nhiều ứng suất dư hơn từ phôi thanh ban đầu nếu bỏ qua các bước giảm ứng suất. Bỏ qua bước này có thể dẫn đến thanh xuất hiện thẳng ngay sau khi gia công nhưng dần dần cong đi theo thời gian do ứng suất bên trong phân bố lại.

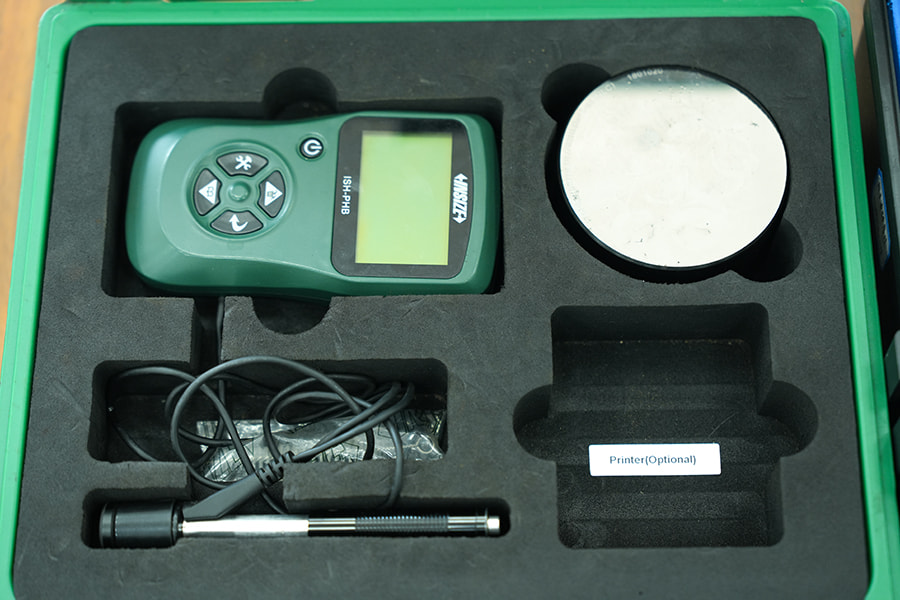

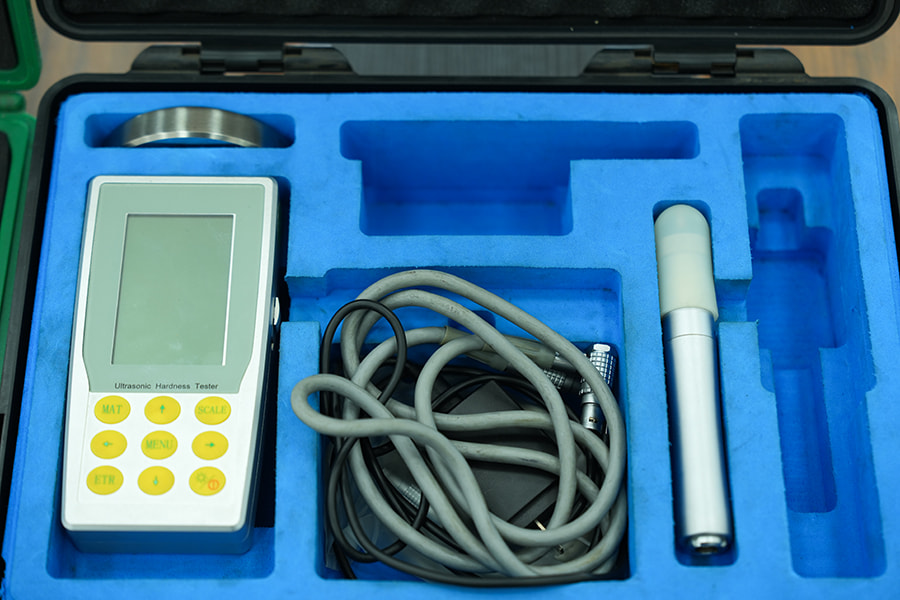

Tính đồng nhất của xử lý nhiệt cũng dễ dự đoán hơn ở các thanh rắn so với các thanh rỗng, vì không có bề mặt bên trong cạnh tranh để có được sự truyền nhiệt ổn định trong các quá trình đông cứng như đông cứng cảm ứng. Điều này có xu hướng dẫn đến kết quả đo độ cứng nhất quán hơn trên toàn bộ chiều dài của sản phẩm đã hoàn thiện. thanh piston trục rắn .
Nơi thanh piston rắn mang lại ý nghĩa thiết thực nhất
Cấu trúc thanh rắn có xu hướng là lựa chọn ưu tiên trong các ứng dụng mà độ tin cậy dưới tải trọng thay đổi, không hướng trục quan trọng hơn là giảm bớt trọng lượng. Điều này bao gồm các thiết bị nặng được sử dụng trong khai thác mỏ, máy đóng cọc, thiết bị hàng hải và cảng, nơi các thanh thường xuyên phải chịu tải trọng bên, độ rung và góc tải không nhất quán mà thiết kế rỗng sẽ cần phải có kích thước quá lớn để xử lý an toàn.
- Các ứng dụng thường xuyên chịu tải trọng bên hoặc lực góc được hưởng lợi từ độ cứng bổ sung của kết cấu vững chắc
- Chiều dài hành trình ngắn hơn đến trung bình hiếm khi biện minh cho chi phí sản xuất tăng thêm của thiết kế rỗng
- Môi trường có độ rung hoặc tải sốc cao có lợi cho độ ổn định xoắn của trục rắn
- Các tình huống trong đó độ ổn định kích thước lâu dài quan trọng hơn việc giảm thiểu trọng lượng có xu hướng thiên về thanh rắn
Trong các dự án bảo tồn nước, luyện kim và máy xúc mà chúng tôi đã cung cấp thanh piston trong nhiều năm, thiết kế trục rắn vẫn là yêu cầu phổ biến hơn bất cứ khi nào ứng dụng liên quan đến bất kỳ điều gì ngoài tải trọng trục đơn giản, hoàn hảo.
